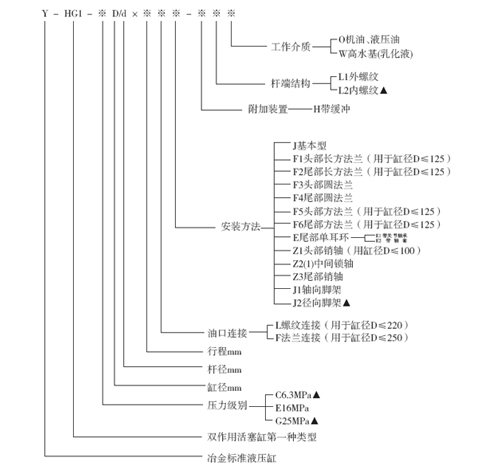

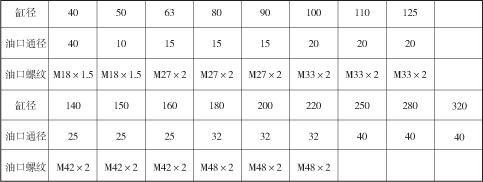

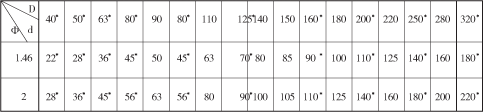

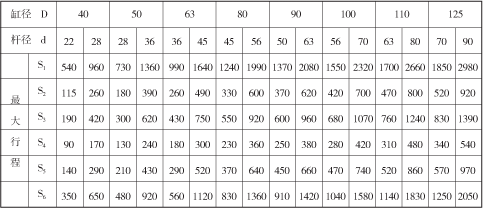

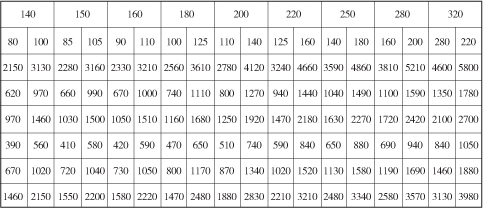

您的位置：首頁 >> 產品展示   Y-HG1型冶金設備標準液壓缸      型號說明 ... 產品名稱：Y-HG1型冶金設備標準液壓缸 Y-HG1 型冶金設備標準液壓缸 型號說明 注：1、安裝連接形式除中間銷軸需在型號上注明的具體尺寸外，其余按表上符號填寫即可，外連接尺寸 　　　 請參考表5~7，尺寸1應符合附表1的規定。 　　2、如需要間隙緩沖請?zhí)顚?xiě)H符號，如不填H符號則按無緩沖交貨。 技術規格 表1　缸徑D、桿徑d系列 注：表中“*”符號為 ISO6020/1標準缸徑D與桿徑d,請優先選用。 表2 油口系列 注：1、此油口尺寸根據活塞油口最高流速V6取5m/sec而定。 　　2、缸徑D≥250油口采用對開式法蘭結構。 各種安裝形式，在額定壓力下的允許最大行程S(見表3) S1－頭部法蘭式或軸向腳架安裝，桿端帶耳環。 S2－頭部法蘭式或軸向腳架安裝，桿端不帶耳環。 S3－尾部法蘭安裝，桿端帶耳環。 S4－尾部法蘭安裝，桿端不帶耳環。 S5－尾部銷軸或尾部單耳環安裝，桿端帶耳環。 S6－頭部銷軸安裝，桿端帶耳環。 S7－中間銷軸安裝，桿端帶耳環。 表3 最大行程 注：表中數字是按穩定性計算的最大行程，超出此表范圍均為非標準，需設計者自行保證穩定性。 表4 行程 系列 本系列采用ISO4393液壓傳動- 缸-活塞行程的基本系列，請優先選用。 外形及安裝連接尺寸 基本型安 裝連接尺寸圖表? Y-HG1-ED/×※※J-※L1※ · 上一篇：YZ型液壓站 · 下一篇：DYTZ型整體直式電液推桿
